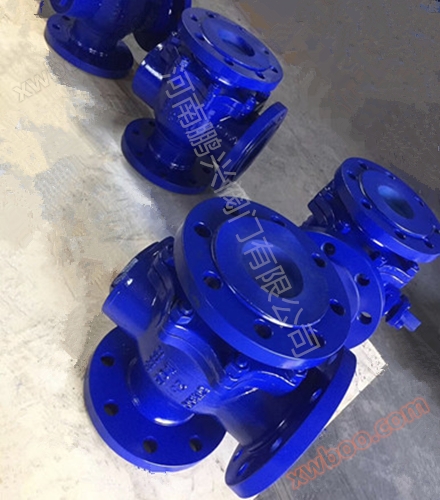

產品名稱：Q45F三通球閥
：
三通T型球閥Q45F三通球閥/不銹鋼T型三通球閥/Q44F三通L型球閥/不銹鋼三通球閥/三通法蘭球閥/Q45H三通法蘭T型球閥其主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。三通球閥對介質流向的不同切換要求可分為Q44L型與Q45T型，L型可實現對介質流向進行切換，變可相互垂直的兩個通道連通或關閉。T型可實現對介質的分流或混流，不僅可以實現介質流向的切換，也可使三個通道互相連通，還可以關閉任一通道，連通另外兩個通道。
三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
Q45F/H法蘭連接T型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種*工藝，適用各種苛刻工況！
產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
主要零部件材料表：
序號 | 零件名稱 | 材質名稱(常規配置) | |||
Q45F/H-C | Q45F/H-P | Q45F/H-R | Q45F/H-RL | ||
1 | 閥體、閥蓋 | WCB | 304(CF8) | 316(CF3) | 316L(CF3M) |
2 | 填料 | PTFE、PPL、柔性石墨 | |||
3 | 球體 | 1Cr18Ni9Ti | 304 | 316 | 316L |
4 | 密封圈 | PTFE、PPL | |||
5 | 墊片 | PTFE、PPL | |||
6 | 閥座、閥桿 | 2Cr13 | 304 | 316 | 316L |
7 | 雙頭螺栓 | 35CrMoA | 304 | 316 | 316L |
主要性能規范表：
公稱壓力 | 試驗壓力 | ||
殼體 | 高壓液密封 | 低壓液密封 | |
1.6 | 2.4MPa | 1.76MPa | 0.6MPa |
2.5 | 3.75MPa | 2.75MPa | |
4.0 | 6.0MPa | 4.4MPa | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -28℃～+350℃ | ||
應用規范 | 連接法蘭標準 | JB79、GB9113、HG20592、 ASTM B16.5 | |
檢驗試驗標準 | JB/T9092、API598 | ||
主要外型尺寸表：
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 | |||||||
L | L1 | D | K | R | C | f | N-d | ||
1.6 | 15 | 150 | 75 | 95 | 65 | 45 | 14 | 2 | 4-ø14 |
20 | 164 | 82 | 105 | 75 | 55 | 16 | 2 | 4-ø14 | |
25 | 180 | 90 | 115 | 85 | 65 | 16 | 2 | 4-ø14 | |
32 | 200 | 100 | 135 | 100 | 78 | 18 | 2 | 4-ø18 | |
40 | 220 | 110 | 145 | 110 | 85 | 18 | 3 | 4-ø18 | |
50 | 240 | 120 | 160 | 125 | 100 | 20 | 3 | 4-ø18 | |
65 | 260 | 130 | 180 | 145 | 120 | 20 | 3 | 4-ø18 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-ø18 | |
100 | 320 | 160 | 215 | 180 | 155 | 22 | 3 | 8-ø18 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-ø18 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-ø23 | |
200 | 550 | 275 | 335 | 295 | 265 | 24 | 3 | 12-ø23 | |
250 | 670 | 335 | 405 | 355 | 320 | 30 | 3 | 12-ø25 | |
300 | 720 | 425 | 460 | 410 | 375 | 30 | 4 | 12-ø25 | |
主要結構圖：
流向示意圖：
